老旧罐区外壁防腐的进化论与升级密码

在老旧罐区改造的设计工作中，工程师常面临一个棘手问题：如何为早期建成的储罐制定防腐升级方案？直接套用现行标准看似省事，却往往缺乏针对性。真正科学的设计，必须回溯早期体系的技术局限，理解其失效机理，才能给出有充分依据的“升级处方”。本文将从技术演进的角度，拆解这场从“将就”到“讲究”的防腐进化。

一、 技术考古：醇酸体系的“三年魔咒”与失效病理

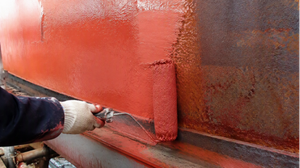

早期储罐外壁防腐，普遍采用以醇酸树脂为基料的配套体系：醇酸红丹防锈漆为底漆，醇酸云铁中间漆为中间层，醇酸磁漆为面漆，总干膜厚度仅120-150μm。在当时的技术条件下，这是成熟选择，但若以今天的重防腐设计规范（如ISO 12944）审视，无论是厚度还是设计寿命，都远低于现行标准（C4工业大气环境要求≥240μm，C5沿海/重工业环境≥320μm）。

实际运行数据揭示了残酷的现实：这类体系的使用寿命通常仅为3年左右，个别甚至不足一年，便出现粉化、龟裂、剥落等典型失效。这一数据在改造项目的可行性论证中，比任何定性描述都更具说服力。

其失效的化学本质，在于醇酸树脂的分子结构缺陷。长期暴露在紫外线、温湿度循环及化工大气中，树脂极易发生氧化降解，导致粉化龟裂。而120-150μm的厚度不足，更是雪上加霜，直接限制了屏蔽性能。这里必须破除一个误区：如果仅仅通过增加醇酸体系的涂装道数来弥补厚度，并不能从根本上解决树脂耐候性不足的问题。这解释了为什么改造设计通常建议整体更换技术路线，而非在原体系上打补丁。

二、 物种进化：环氧聚氨酯体系的“代际碾压”

现代重防腐三层体系（环氧富锌底漆+环氧云铁中间漆+聚氨酯或氟碳面漆），是针对醇酸体系短板的全面进化。我们可以从三个层面理解这种“代际碾压”：

底层逻辑的跃迁：底漆层从醇酸红丹的“钝化保护”，升级为环氧富锌的“阴极保护”。锌粉的牺牲阳极机理，提供了更主动、更持久的防腐动力。

屏蔽效能的重构：中间漆层从普通醇酸云铁，升级为环氧云铁。其片状颜料的层叠结构，形成了更致密的迷宫效应，物理屏蔽性能显著提升，且更易一次成膜达标。

耐候极限的突破：面漆层从醇酸磁漆升级为聚氨酯或氟碳。耐紫外老化性能的数量级提升，为下层涂层筑起了坚固的“遮阳伞”。

这套现代体系的设计使用年限可达15-25年，相较早期体系的3年，是质的飞跃。这也是老旧罐区改造普遍采用该技术路线的核心依据。

三、 手术指南：改造实施的“三大纪律”

老旧罐区改造不是简单的“刷漆”，而是一场涉及旧涂层清除、基材处理的“手术”。设计文件必须明确以下铁律：

第一，旧涂层必须“斩草除根”。​ 由于醇酸与环氧体系的树脂兼容性差，且旧涂层多已老化，严禁简单打磨或局部处理后直接覆涂。设计应明确要求彻底清除旧涂层，喷砂除锈至Sa2.5级以上，确保基材“铁骨铮铮”。

第二，实施策略需“分区分级”。​ 对于大型罐区，应结合各罐腐蚀检测数据和使用环境（如是否加热、是否沿海）进行分级。优先改造腐蚀重、风险高的储罐，形成合理的施工序列，避免“一刀切”造成的资源浪费。

第三，技术指标须“有据可查”。​ 新体系的设计文件应明确干膜厚度、耐盐雾等第三方检测数据，以及对应的设计使用年限。这不仅是验收的依据，更是未来运维管理的基准线。

四、 处方清单：设计文件的必备要素

一份完整的改造设计文件，应包含以下核心要素：既有涂层现状评估结论（类型、厚度、失效程度）；旧涂层清除及基材处理技术要求；新体系配套方案（各层材料、厚度、道数）及检测报告依据；分区分级改造实施计划建议；新体系设计使用年限预期及维护周期建议。

从醇酸到环氧聚氨酯，不仅是材料的更替，更是防腐理念的进化。只有深刻理解这段技术演进史，才能在老旧罐区改造中，交出一份经得起时间检验的答卷。
