车间底漆的焊接冶金兼容性与锌蒸气控制：重防腐制造中的职业健康边界

一、可焊接性的材料科学本质

车间底漆的”可焊接”标注并非简单的施工许可，而是涉及电弧物理、冶金反应与职业健康的多学科交叉问题。当电弧温度达到6000-20000K时，漆膜中的有机组分热解气化，锌粉升华并氧化，形成复杂的烟尘混合物。锌的沸点仅907℃，远低于铁的熔点1538℃，焊接热影响区内锌粉瞬间气化，蒸气压力急剧升高。若漆膜厚度过大或锌含量过高，锌蒸气在熔池中来不及逸出，凝固后形成气孔缺陷；若通风不足，锌蒸气与空气中的氧反应生成氧化锌烟尘，粒径0.1-1μm的超细颗粒深入肺泡，引发”金属烟热”或慢性呼吸道损伤。

环氧含锌车间底漆将锌含量控制在30-50%，是对焊接质量与防锈性能的双重妥协。与无机富锌底漆的80%锌含量相比，单位面积锌蒸气释放量降低约40-60%，气孔缺陷概率降至可接受范围。但锌含量的下限受防锈期约束——低于25%时，阴极保护电流密度不足，3个月户外保护期难以保证，尤其在沿海或工业大气环境中。这一区间的精确界定，依赖于大量焊接工艺评定试验与现场暴露数据的回归分析，而非理论计算。

无机硅酸锌车间底漆的高锌含量（70-80%）使其焊接行为更为复杂。硅酸盐粘结剂的高温分解产生SiO₂与碱金属氧化物，与锌蒸气形成低熔点共晶，改变熔渣的粘度与表面张力，影响焊缝成形。海洋平台导管架的厚板焊接中，热输入量大、冷却速度慢，锌蒸气有更充分的逸出时间，但熔池搅拌作用也增强，气孔风险呈非线性变化。强制通风是必要措施，但风速过高导致电弧不稳定，需与焊接工艺参数协同优化。

二、快干机理与流水线动力学

3-5分钟表干的技术指标，将车间底漆的固化化学推向动力学极限。传统溶剂型涂料的表干依赖溶剂挥发，受环境温湿度与膜厚制约，难以稳定达成如此短的周期。现代车间底漆采用多机制协同的快干策略：溶剂配方优化——低沸点溶剂（丙酮、甲乙酮）与高沸点溶剂（醇醚类）的梯度组合，初期快速挥发形成表面皮膜，后期缓释防止内层缺陷；氧化交联与溶剂挥发并用——PVB基品种的干性油改性组分，在溶剂挥发后发生自动氧化，表干与实干的时间间隔缩短；催化固化体系——环氧基品种采用高活性胺加成物或酚醛胺固化剂，低温下即可启动交联，配合红外或感应加热实现分钟级固化。

流水线速度与漆膜性能的匹配是工程控制的核心。以2米/分钟的线速度计算，钢板从喷涂到堆叠或翻转的行程仅数米，漆膜需在此距离内达到”指触干燥”——表面不粘附、不起皱、耐轻微触碰。流变设计是关键：触变剂使涂料在喷涂剪切下低粘度雾化，静止后迅速恢复高粘度抵抗流挂，但过度触变导致流平不良、表面粗糙。膜厚15-25μm的设定，既是焊接性的要求，也是快干性的约束——更厚的漆膜意味着更长的溶剂扩散路径与更高的残留风险。

三、四类品种的化学机理与失效模式

PVB车间底漆的固化依赖于聚乙烯醇缩丁醛树脂中残余羟基的氢键作用与干性油组分的氧化交联。其快干性优异，但耐热性瓶颈显著——PVB的玻璃化转变温度约60-70℃，焊接电弧的辐射热使漆膜软化流淌，分解产物中的醛类物质刺激呼吸道。当前应用萎缩，集中于对焊接速度要求极高、后续防护周期极短的场景，或作为铝合金等难附着基材的特殊处理。

环氧含锌车间底漆的双组分混合-反应动力学，决定了施工窗口的精确性。A组分（环氧树脂+锌粉）与B组分（固化剂+助剂）的配比误差、混合均匀度、熟化时间，均影响漆膜性能。常见失效模式包括：固化剂过量导致脆性增加、耐弯曲性下降；混合不均导致局部固化不全、锌粉沉降形成富锌区与贫锌区；熟化不足即施工，溶剂包裹与气泡残留。这些缺陷在后续喷砂去除时可能暴露，也可能被覆盖而成为隐患。

环氧铁红车间底漆的无锌设计消除了焊接蒸气问题，但防锈机理转向纯物理屏障。氧化铁红的片状结构提供一定的屏蔽效应，但无阴极保护功能，一旦漆膜破损，锈蚀从缺陷处快速扩展。其适用边界在于干燥环境与短周期存放——建筑钢结构的室内预制、后续涂装间隔在1个月内的项目。户外暴露超过3个月，锈蚀从切割边缘与机械损伤处蔓延，二次除锈工作量可能超过有锌品种。

无机硅酸锌车间底漆的硅醇缩合固化，受环境湿度与温度的双重控制。正硅酸乙酯的水解生成硅醇，硅醇缩合形成Si-O-Si网络，释放乙醇副产物。湿度低于40%时，水解步骤迟缓，固化不完全，漆膜发粘、附着力虚高；湿度高于85%时，表面过早结皮，内部乙醇滞留，形成多孔结构。厚板焊接时的耐热性优势——Si-O键的高键能——与其施工敏感性形成反差，需配备湿度调控设施或选择自固化改性品种。

四、后续配套中的界面遗产

结构组装后重新喷砂去除车间底漆的常规要求，掩盖了实际操作中的复杂性。完全去除是理想状态，但大型结构的死角、缝隙、重叠区，喷砂难以彻底清理；局部残留的车间底漆与后续底漆的兼容性，成为涂层体系的潜在弱点。

PVB车间底漆的残留最为棘手。PVB与环氧树脂的极性差异大，层间附着力低，残留区可能成为面漆剥落的起源。环氧基车间底漆的残留相对温和，但固化程度差异导致局部应力分布不均——过固化的环氧表面能低，后续涂层润湿不良；欠固化的环氧含残留溶剂，成为层间起泡的隐患。无机硅酸锌的残留与无机富锌底漆的配套，在化学上最为兼容，但锌含量的梯度变化可能影响阴极保护电流的均匀分布。

过度去除同样带来问题。喷砂深度超过原始粗糙度，基材减薄、加工硬化层破坏、疲劳性能下降；过度喷砂后的表面过于粗糙，后续底漆的峰值覆盖不足，形成”涂层薄区”。车间底漆的去除工艺参数——磨料类型、喷射压力、喷嘴角度、移动速度——需与原始喷砂参数区分优化，而非简单沿用。

五、工程场景中的综合决策

桥梁钢箱梁的制造流程，典型地展示了车间底漆的工序协同。钢板预处理线完成喷砂与环氧含锌车间底漆涂装，进入板单元制造——切割、边缘加工、组装焊接。焊接区域的车间底漆烧损，形成氧化皮与飞溅物，需打磨清理；非焊接区的车间底漆保留，保护基材在制造周期内免于锈蚀。板单元完成后，整体二次喷砂，去除全部车间底漆与焊接缺陷，达到Sa 2.5级后涂装无机富锌底漆-环氧云铁中间漆-聚硅氧烷面漆体系。车间底漆的6-9个月防锈期，覆盖了从钢板入库到二次喷砂的典型周期（通常3-6个月），其存在使二次除锈面积减少约60-70%，磨料消耗与人工工时相应降低。

船舶分段的建造节奏更快，车间底漆的防护期压力更大。现代造船采用分段建造、总段合拢模式，单个分段的制造周期可能压缩至1-2个月，但分段在堆场等待合拢的时间不确定，尤其受船坞周期与配套到货影响。无机硅酸锌车间底漆的9个月上限，为这一不确定性提供缓冲；环氧含锌品种的6个月典型期，则需更精确的物流计划。分段大合拢后的二次处理范围，取决于车间底漆的保留状态——完好区可简化处理，烧损区需彻底除锈，交界区的过渡处理是质量控制难点。

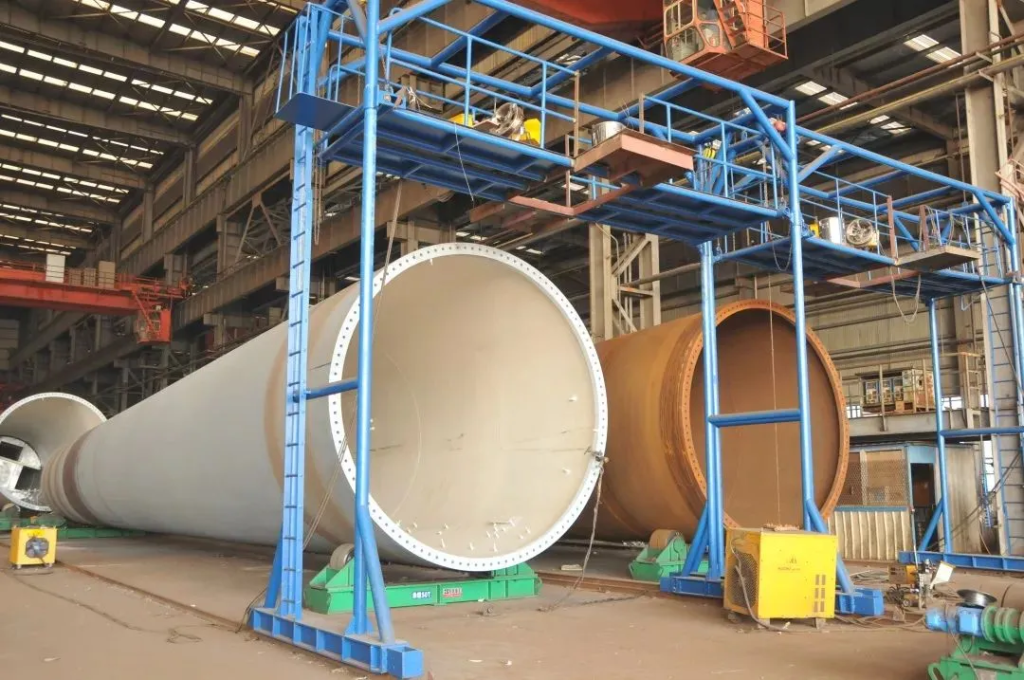

海洋平台导管架的制造，面临厚板、大热输入、长周期存放的特殊挑战。S355海洋工程钢的板厚可达50-100mm，焊接热输入量高，锌蒸气释放量大，通风与防护要求严格。导管架在场地预制后，可能存放数月等待海上安装，无机硅酸锌的防锈期优势凸显。但海边堆场的高盐雾环境加速锌消耗，实际有效保护期较内陆缩短30-50%，需动态评估与及时补漆。

六、技术标准的演进与现场实践的张力

车间底漆的技术标准——ISO 12944、NORSOK M-501、各船级社规范——对品种、性能、测试方法作出规定，但标准更新滞后于工业实践。新型低锌高防锈品种的开发、水性化技术的探索、焊接烟尘限值的收紧，均推动企业技术规范先行于国家标准。现场实践中的灵活处理——如车间底漆超期后的降级使用、局部保留的评估准则、与后续底漆的兼容性快速测试——依赖工程师的经验判断，缺乏统一规范。

这一张力反映了重防腐工程的复杂性：技术标准提供基准框架，但具体决策需结合项目约束动态调整。车间底漆的”临时”标签，不应成为技术轻视的理由；其性能优劣，直接影响后续涂装体系的起点质量与长期耐久。

获取车间底漆选型与制造工艺协同的技术支持

您的钢材预处理线节拍与烘干条件如何？焊接工艺与通风系统怎样配置？后续涂装间隔与现场条件存在何种不确定性？我们的技术服务团队可提供车间底漆品种评估、工艺参数优化、以及超期处理与现场衔接的定制化方案。
