TDI基芳香族聚氨酯涂料：重防腐室内工程的成本-性能平衡艺术与深度应用

在重防腐涂料的技术谱系中，成本约束与性能需求之间的张力始终存在。甲苯二异氰酸酯（TDI）基芳香族聚氨酯涂料以其独特的分子经济学，在特定腐蚀防护场景中确立了难以替代的地位。这类涂料将TDI的反应活性优势与聚醚、聚酯多元醇的功能特性相结合，形成了硬度、耐磨性、耐化学性与施工效率的特定组合，尽管其光稳定性存在固有局限，却在室内、隐蔽及深色防护领域开辟了广阔的应用空间。本文将从分子层面的降解机理出发，逆向推导其工程适用边界，系统阐释TDI基聚氨酯在重防腐体系中的精准定位与技术实现路径。

一、TDI分子架构的反应活性与成本逻辑

甲苯二异氰酸酯作为二异氰酸酯家族中工业化最早、产能规模最大的品种，其分子结构中的甲基取代基降低了异氰酸酯基团的空间位阻，同时苯环的共轭效应调节了-NCO基团的电子云密度，赋予其较脂肪族异氰酸酯更为活泼的反应特性。这一分子特征直接转化为生产端的成本优势：TDI的合成路线成熟，原料甲苯来源广泛，聚合工艺条件温和，使得TDI基聚氨酯涂料在同等固含条件下，原材料成本较HDI、IPDI体系低30%-50%。对于大型工业设施的批量防护工程，这一成本差异在项目总投资中形成显著权重。

反应活性的另一重工程价值体现在施工效率维度。TDI与羟基组分的反应速率常数在常温条件下约为脂肪族异氰酸酯的1.5-2倍，这意味着更快的表干与实干进程。在石化装置检修窗口期、船舶舱室分段涂装等时间敏感场景中，涂层的快速固化能力直接关联着装置复产节奏与船坞周转效率。典型TDI基聚氨酯涂料在23℃、50%相对湿度条件下的表干时间可控制在30分钟以内，实干4-6小时，较脂肪族体系缩短约30%的工序间隔，为多道涂装体系的快速叠加以至整体工期压缩提供了分子动力学基础。

TDI的分子对称性——2,4-TDI与2,6-TDI两种异构体的比例调控——进一步拓展了配方设计的灵活性。2,4-TDI中两个-NCO基团的不等活性（4位活性高于2位），允许预聚物合成中的分步反应控制，形成端异氰酸酯预聚物或加成物（TDI-TMP加成物为典型代表），这类预聚物在储存稳定性与施工适用期之间取得了可调控的平衡，成为双组分聚氨酯涂料工业配方的主流技术路线。

二、苯环光降解机理与室内应用场景的边界划定

TDI基聚氨酯涂料的技术局限根植于其芳香族骨架。苯环与相邻氨基甲酸酯基团形成的共轭体系，在290-400nm波长紫外光照射下发生n→π*电子跃迁，激发态的聚氨酯键发生均裂或异裂，生成胺类自由基与二氧化碳。胺自由基进一步被分子氧捕获，经系列氧化反应生成醌式结构、偶氮化合物等深色发色团，宏观表现为涂层的黄变与整体色度加深。这一光氧化降解链式反应的量子产率虽不高，但在持续紫外辐照下具有累积效应，最终导致涂层粉化、失光与机械性能衰减。

该机理从根本上划定了TDI基聚氨酯的工程适用边界：凡存在显著自然光或人工强紫外光源直射的区域，均不宜采用此类涂料作为外观要求严格的防护面层。然而，这一”缺陷”在特定重防腐场景中转化为可接受甚至有利的技术特征。室内环境的界定并非简单的”有顶盖空间”，而需综合考量光源光谱分布、辐照强度、暴露周期与功能需求。地下管廊、埋地管道外壁（非外露段）、储罐内壁、设备内衬、钢结构封闭腔体、船舶液货舱与压载舱等，构成了TDI基聚氨酯的核心应用域。

在这些场景中，腐蚀介质的化学侵蚀而非光老化成为涂层失效的主导机制，TDI基体系的耐化学性优势得以充分释放。苯环的刚性结构提升了涂层的玻璃化转变温度与交联密度，对烃类溶剂、矿物油、弱酸碱介质表现出良好的抵抗能力。对于原油储罐内壁，TDI基聚氨酯面漆在60℃原油浸泡条件下的增重率可控制在5%以内，体积溶胀率低于8%，满足SY/T 0319等标准的性能指标。其漆膜硬度通常达到2H-4H（铅笔硬度），耐磨性（Taber CS-17轮，1000g，1000转）失重≤60mg，优于多数环氧面漆，适用于存在流体冲刷或固体颗粒磨蚀的内壁环境。

三、聚醚与聚酯多元醇的协同：柔韧性与耐化学性的配方博弈

TDI预聚物需与多元醇组分反应形成完整涂膜，聚醚与聚酯两类羟基树脂的选择赋予配方差异化的性能取向，这一技术决策需置于具体腐蚀环境的介质谱系中进行审视。

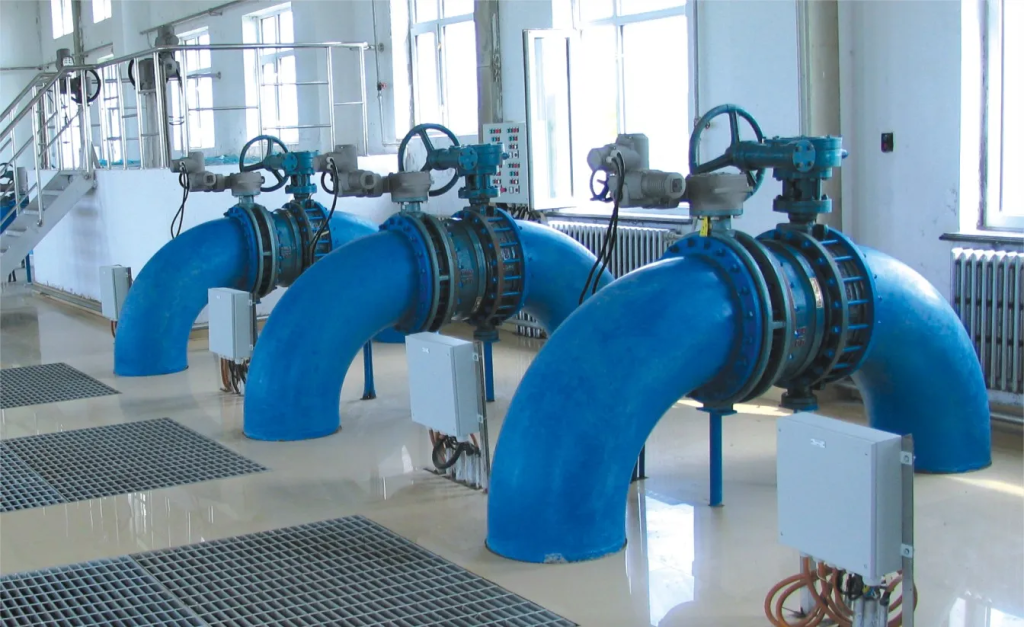

聚醚多元醇以环氧丙烷、环氧乙烷开环聚合产物为主链，醚键（-C-O-C-）的键能较高且分子链柔顺，赋予涂层优异的低温韧性与耐水解稳定性。在重防腐应用中，聚醚型TDI聚氨酯特别适用于存在冷凝水膜、高湿度或间歇性水浸泡的室内场景。电厂脱硫装置的烟道内衬、污水处理厂的地下混凝土池壁防腐、造纸车间的高湿钢结构等，均受益于聚醚体系的耐水解特性。醚键不易被水分子攻击断裂，涂层在60℃热水浸泡500小时后，附着力保持率通常可达80%以上。然而，醚键的相对稳定性伴随的是对紫外光的一定敏感性——尽管TDI的苯环已是光降解的主导因素，聚醚链段的氧化敏感性在户外应用中加剧了涂层的粉化失光，这进一步强化了其室内定位的技术合理性。

聚酯多元醇由二元酸与二元醇缩聚而成，酯键（-COO-）的极性特征提升了涂层的内聚强度与对金属基材的附着力，同时对非极性烃类溶剂表现出更优的抵抗能力。TDI基聚酯聚氨酯在石化领域的溶剂储罐、化学品仓库地面、输油管道内壁等场景中应用广泛。其硬度较聚醚型略低——这一”劣势”在需要一定形变适应性的场合反而成为优势：储罐底板因充卸料产生的挠曲变形、管道支架因热位移引起的微动，均要求涂层具备一定的弹性追随能力，聚酯体系的适度柔韧性可有效缓解应力集中导致的涂层开裂。酯键的耐水解性弱于醚键，在长期浸水或高湿环境中需通过分子量设计、交联密度调控及耐水解稳定剂添加进行补偿，通常选用分子量1000-2000、官能度2-3的线性聚酯以优化性能平衡。

聚醚与聚酯的共混或共聚改性，代表了配方技术的进阶方向。通过调节两种多元醇的配比，可在柔韧性、耐水性、耐油性之间建立连续的性能谱系，针对混合介质腐蚀环境进行精准适配。例如，石化中间罐区既存在油品泄漏的烃类污染风险，又面临雨水积聚的水相腐蚀，聚醚-聚酯杂化体系可在此类复杂场景中展现综合优势。

四、室内重防腐配套方案的工程实现

TDI基聚氨酯涂料在重防腐体系中主要承担底漆、中间漆或深色面漆的功能角色，其配套设计需遵循”底漆阻锈-中间层屏蔽-面漆耐介质”的层级逻辑，同时充分考虑室内环境的施工条件限制。

配套方案一：石化装置室内钢结构综合防护（设计寿命10-15年）

涂层层次	材料类型	核心功能	技术细节与施工控制
底漆	环氧磷酸锌	钝化防锈，基材润湿	TDI 基聚氨酯底漆亦可选用，但环氧底漆对喷砂钢的附着力更优；表面处理 Sa2.5 级，粗糙度 40-70μm
中间漆	TDI 基聚醚聚氨酯	增厚屏蔽，早期耐水	聚醚多元醇选型，适应装置开停车期间湿度波动；可加入云母氧化铁提升屏蔽性
面漆	TDI 基聚酯聚氨酯（深色系）	耐油耐化学，耐磨装饰	炭黑或氧化铁红等无机颜料为主，规避有机色浆的光降解加剧；总膜厚确保边缘覆盖

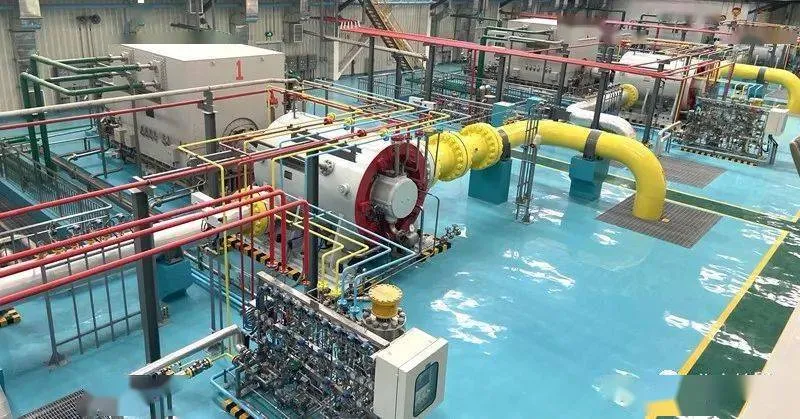

该体系适用于炼油装置泵房、压缩机厂房、室内管桥等存在油雾、蒸汽与弱腐蚀介质的场景。深色系面漆的选型基于双重考量：一是TDI基涂料的黄变特性使浅色体系难以长期保持色相稳定，深色颜料对黄变的视觉掩蔽效应显著；二是工业室内环境对装饰性的要求通常低于户外，功能导向的深色涂装反而有助于缺陷识别与维护检查。施工阶段需强化通风管理，TDI蒸气的职业接触限值（OEL）为0.036mg/m³（NCO计），在密闭空间作业时须采用送风式面罩与实时浓度监测。

配套方案二：储罐内壁耐油防腐体系（设计寿命8-12年）

涂层层次	材料类型	核心功能	技术细节与施工控制
底漆	环氧酚醛或环氧氨基	耐温耐溶剂，底层锚固	储罐内壁无自然光，但需考虑检修期间临时照明的影响；表面处理至 Sa2.5 级
中涂	TDI 基聚酯聚氨酯	耐烃类溶胀，抗渗透	高分子量聚酯多元醇，耐油型设计；玻璃鳞片或片状填料增强屏蔽
面漆	TDI 基聚酯聚氨酯（深灰 / 黑色）	耐磨抗冲刷，介质兼容	导静电型可选，表面电阻 10⁶-10⁹Ω，满足安全规范

原油、成品油及中间产品储罐的内壁防护是TDI基聚氨酯的经典应用场景。罐内完全无紫外暴露，消除了光降解的技术顾虑；介质以烃类为主，聚酯体系的耐油性得到充分发挥。对于原油储罐，需特别关注罐底积水区的电化学腐蚀与微生物腐蚀（MIC）协同作用，底漆体系的阴极保护兼容性与抗菌功能值得纳入设计考量。导静电面漆的配置针对油品挥发形成的爆炸性混合气体环境，涂层的体积电阻率控制是安全功能实现的关键，需按GB 13348等标准进行定期检测验证。

配套方案三：地下管廊与隐蔽钢结构长效防护（设计寿命15-20年）

涂层层次	材料类型	核心功能	技术细节与施工控制
底漆	环氧富锌或环氧磷酸锌	阴极保护或钝化防锈	地下高湿环境，表面处理后的闪锈控制；预涂渗透底漆于焊缝区
中间漆	环氧云铁或 TDI 基聚醚聚氨酯	屏蔽增厚非必须，但优化体系韧性	聚醚型 TDI 聚氨酯作为中间漆，提升体系低温韧性，适应土壤应力
面漆	TDI 基聚醚聚氨酯（黑色 / 棕色）	耐水土耦合腐蚀，柔韧封闭	高交联密度设计，抵抗地下水化学侵蚀；土壤应力与微生物腐蚀协同防护

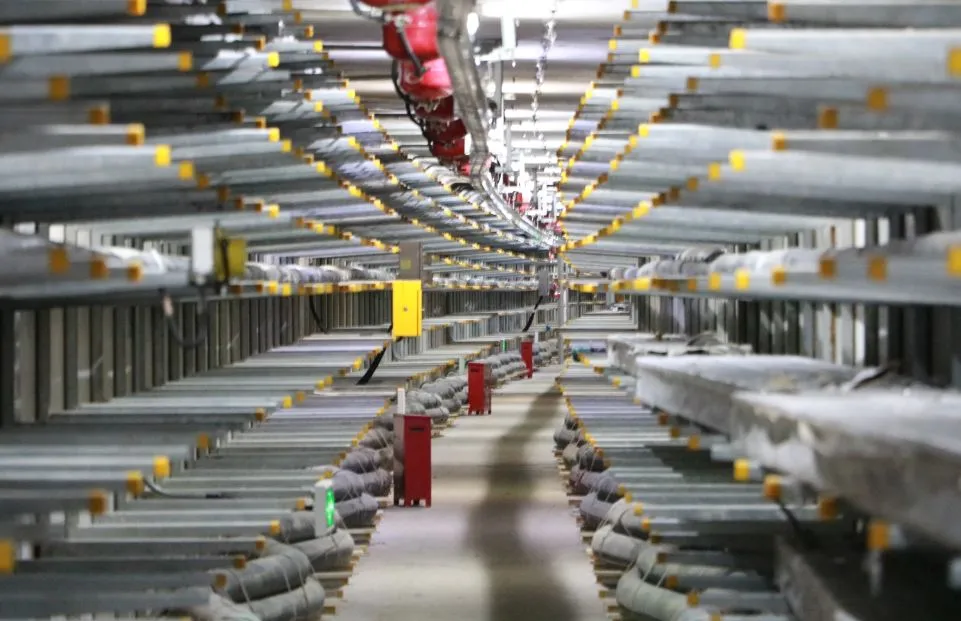

城市综合管廊、厂区地下管网的防护面临土壤电解质、杂散电流、微生物代谢产物的多重攻击。TDI基聚醚聚氨酯面漆在此场景中的优势在于：聚醚链段的耐水解性保障涂层在间歇性水浸环境中的稳定性；TDI提供的交联密度与硬度抵抗土壤颗粒的磨蚀；深色涂装与隐蔽属性相匹配。施工阶段的挑战在于地下空间的湿度控制与通风条件，通常需配置移动式除湿设备与防爆通风系统，将相对湿度维持在85%以下以确保涂层固化质量。

配套方案四：船舶液货舱与压载舱防护（设计寿命10-15年，特涂周期）

涂层层次	材料类型	核心功能	技术细节与施工控制
底漆	纯环氧或酚醛环氧	耐海水耐货油，基材附着	PSPC 标准合规，表面处理 Sa2.5 级，可溶性盐≤50mg/m²
中涂	TDI 基聚醚 / 聚酯聚氨酯	抗货油溶胀，耐压载水交替	货油舱选用聚酯型耐油，压载舱选用聚醚型耐水；或分区差异化设计
面漆	TDI 基聚氨酯（深色）	耐磨耐冲刷，货油兼容	压载舱面漆可减薄，货油舱面漆强化耐介质

船舶特涂是TDI基聚氨酯的高端应用场景，需同时满足IMO PSPC规范与货油兼容性要求。货油舱的介质复杂性——原油、成品油、化学品液货的可能装载序列——对涂层提出广谱耐化学性挑战，聚酯型TDI聚氨酯在此展现其烃类抵抗优势。压载舱则经历海水浸泡与空舱干燥的交替循环，聚醚型的耐水解与抗阴极剥离性能更为关键。船舶建造的分段涂装工艺要求涂层在焊接热影响区保持性能连续性，TDI基体系的快速固化特性有助于缩短分段建造周期，但需控制预涂底漆的过烘烤导致的脆化。

五、技术局限的工程管理与替代策略

TDI基聚氨酯涂料的室内定位并非绝对禁区，在特定条件下可通过技术手段拓展其应用边界。对于存在间接采光或人工照明的高大厂房，若光源以LED等低紫外成分为主，且照明强度低于500lux，TDI基深色面漆的黄变速率可降至可接受范围，其经济性的权重可能重新上升。临时性防护或预期寿命要求低于5年的户外设施，在成本极度敏感的项目中亦可审慎采用，但需建立更频繁的检查维护机制。

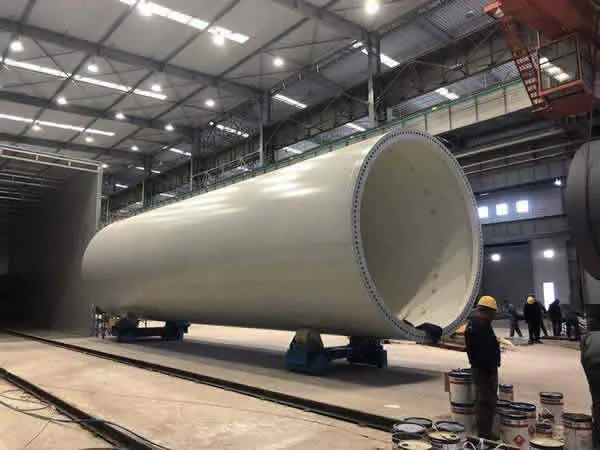

当户外应用场景的耐候性要求不可妥协时，技术替代路径清晰：脂肪族HDI或IPDI基聚氨酯面漆承接耐候功能，而底漆与中间漆仍可保留TDI基或环氧体系以优化整体成本。这一”混配体系”在跨海大桥的箱梁内表面、风电塔筒的内壁等”半户外”场景中已有成熟应用，体现了涂料配套设计的辩证思维——不以单一材料的完美性追求，而以体系整体的功能-成本优化为目标。

六、职业健康与环境保护的现代治理

TDI的蒸气毒性是施工安全管理的核心议题。TDI的蒸气压在20℃约为1.3×10⁻²Pa，虽属低挥发性物质，但在喷涂作业的气溶胶状态下，呼吸道暴露风险显著。现代工程实践通过三大路径管控风险：工艺层面推广高压无气喷涂或双组分喷涂设备，减少开放式混合与雾化扩散；防护层面强制配备正压式供气呼吸器与全身防护装备；监测层面实施作业环境TDI浓度连续监测与作业人员尿中TDI代谢物生物监测。低游离TDI预聚物技术的进步——将游离单体含量降至0.5%以下——从源头降低了暴露风险，成为产品升级的技术方向。

VOC排放控制方面，高固体分与无溶剂TDI基聚氨酯涂料的发展响应了环保法规的收紧趋势。固体分从传统的50%-60%提升至80%-90%，甚至100%无溶剂体系，在保持TDI反应活性优势的同时，削减了有机溶剂的使用与排放。水性化技术路线在TDI基体系中的进展相对滞后，源于-NCO基团与水反应的竞争机制，但封闭型异氰酸酯与水分散技术的结合正在开辟新的可能性。

七、结语：有限性中的无限应用

TDI基芳香族聚氨酯涂料的技术叙事，是一部关于”有限性中的无限应用”的工业哲学。其苯环结构注定的光降解宿命，并未消解其在重防腐领域的价值，反而通过精准的场景定位——室内、隐蔽、深色、耐化学、耐磨——实现了分子特性与工程需求的深度耦合。聚醚与聚酯多元醇的配方变奏，进一步拓展了其在介质谱系中的适应性。在成本约束始终存在的工程现实中，TDI基聚氨酯以其独特的性价比曲线，支撑着庞大工业基础设施的腐蚀防护体系。理解其分子边界，尊重其适用域限，方能最大化其技术经济价值，这正是重防腐工程科学的精髓所在。
