钢结构重防腐的层间协同：底漆锚固、中间漆屏障与面漆耐候的功能化集成

一、三涂层体系的功能分工与界面工程

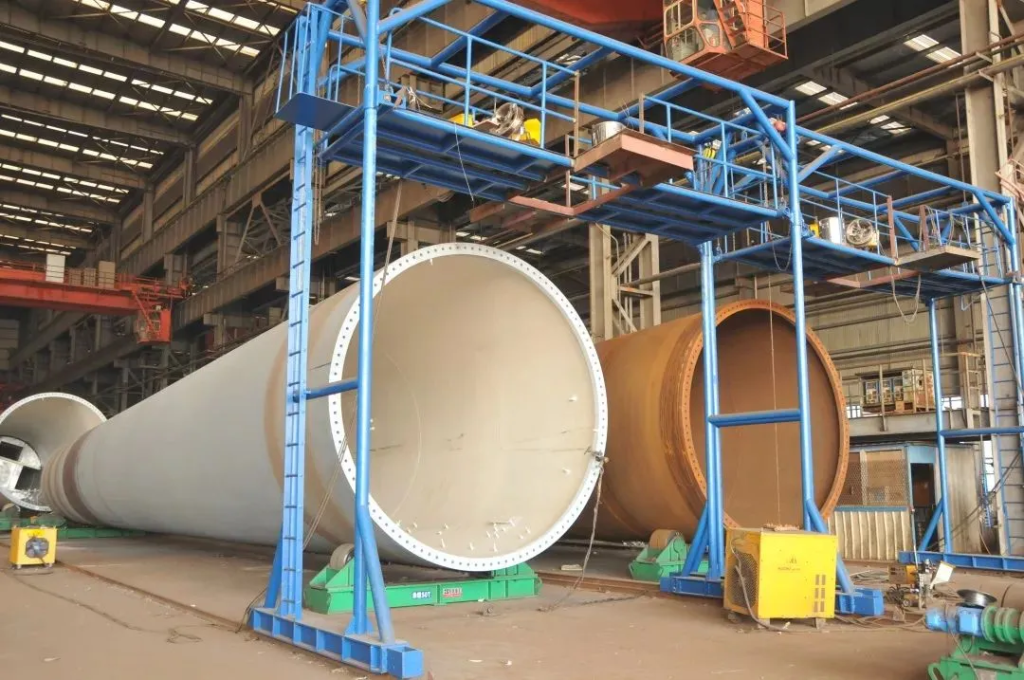

钢结构工程重防腐涂装的”底-中-面”三涂层体系，并非简单的厚度叠加，而是基于腐蚀机理与材料科学的系统性功能分工。每一涂层承担特定的防护角色，层间界面形成协同或制约的复杂关系，最终涂层的耐久性取决于最薄弱环节的性能表达。

底漆的核心功能是防锈与附着增强。防锈机理包括物理屏蔽与化学抑制双重维度：物理屏蔽依赖底漆树脂对金属表面的致密覆盖，阻断水、氧的接触；化学抑制则通过防锈颜料（锌粉、磷酸锌、铬酸盐等）的活性作用实现。锌粉底漆的阴极保护功能最为典型，锌的电极电位负于铁，在电解质存在时优先腐蚀，为钢铁基材提供牺牲阳极保护。附着增强依赖于底漆树脂的极性基团与喷砂活化金属表面的化学键合，以及底漆黏度与表面粗糙度的几何适配——过低的黏度导致深谷处流淌、峰值处覆盖不足，过高的黏度则产生包裹空气与润湿不良。

中间漆的功能定位常被简化为”增加漆膜厚度”，这一表述需深入理解。厚度增加的直接效应是渗透路径的延长，腐蚀介质穿越整个涂层体系的时间尺度增大；更为关键的是，中间漆的配方设计可引入功能性填料，如云母氧化铁的片状屏障、玻璃鳞片的层状屏蔽、陶瓷微珠的耐磨增强，这些填料在底漆的锚固层与面漆的耐候层之间构建过渡性的功能梯度。中间漆的树脂类型通常与底漆相容，以促进层间互溶与化学键合，同时为面漆提供适度的表面活性与粗糙度。

面漆的功能最为复合。装饰性仅是表观需求，更深层的功能包括：紫外屏蔽与吸收，保护下层有机涂层免受光氧化降解；疏水与自清洁，降低水膜滞留与污染物附着；耐化学品与耐污染，抵抗大气中的酸性沉降与工业排放；机械耐磨，承受风沙、飞沫、清洗等表面作用。面漆的失效往往是整个体系防护功能衰退的起点——粉化、失光、变色不仅是美观损失，更意味着紫外屏蔽的丧失与表面致密性的破坏，下层涂层的加速老化与渗透介质侵入随之发生。

二、配套性的经验本质与科学解析

“底-中-面”三涂层的配套正确性，”一般没有固定规律可循，大都是长期施工经验的总结”，这一判断揭示了重防腐涂装的技术特征：实践知识的积累先于理论模型的完善，经验法则的有效性源于大量案例的筛选与验证。

固化类型一致是首要经验法则。烘干型涂料喷涂在溶剂挥发型涂料之上，引发层间失效的机理在于：下层涂料在受热过程中发生二次流动或软化，尚未充分交联的树脂被上层涂料的溶剂重新溶解，层间混溶区形成弱界面层；同时，下层溶剂挥发受阻，气泡、针孔等缺陷在层间富集。更为隐蔽的风险是，烘干温度可能超过下层涂料的玻璃化转变温度或热分解阈值，导致内应力松弛或化学降解。自然干燥型底漆与烘干型面漆的配套，需严格控制底漆的实干程度与烘干程序的升温速率，实践中通常避免此类跨固化类型的组合。

溶剂强度的层间匹配是第二项关键经验。强溶剂的面漆喷涂在弱溶剂的底漆之上，产生的层间侵蚀效应具有选择性：面漆溶剂渗透进入底漆层，溶解或溶胀尚未充分交联的树脂，底漆的交联网络被破坏，附着力从界面处向底漆内部转移，形成”内聚力失效”而非”粘附力失效”的假象；溶剂的过度渗透还导致底漆中颜料与填料的重新分布，局部富集或贫化改变涂层的电化学与屏障特性。典型的强溶剂包括酮类、酯类、芳烃类，弱溶剂则包括醇醚类、脂肪烃类。配套设计中的溶剂强度评估，需考虑溶剂的溶解度参数、挥发速率、以及对特定树脂的溶胀能力，而非简单的极性分类。

经验法则的科学解析，正在借助现代分析技术深化。界面区的显微拉曼光谱可识别层间互溶的深度与化学组成梯度；动态力学分析（DMA）的层间剪切模量测量，量化界面粘结的力学强度；电化学阻抗谱（EIS）的低频阻抗与相位角特征，反映层间缺陷对整体屏障功能的影响。这些技术手段将”长期施工经验”转化为可测量、可比较、可预测的科学参数，为配套设计的优化提供依据。

三、配套失效的典型模式与工程案例

固化类型错配的工程后果，在桥梁维修涂装中时有显现。某跨海大桥的面漆翻新项目，为缩短工期采用烘干型聚硅氧烷面漆覆涂于自然干燥的环氧中间漆之上。烘烤程序中，环氧层表面软化，聚硅氧烷溶剂渗透溶胀，层间形成厚度约10-20μm的混溶弱区。服役一年后，面漆局部剥落，剥离面位于环氧层内部而非界面，证实了溶剂侵蚀导致的内聚力失效。修复需彻底清除受损环氧层，重新建立底漆-中间漆-面漆的完整体系，维修成本远超初始的工期节约。

溶剂强度倒置的案例见于石化储罐的涂装实践。有原油储罐外壁采用醇酸底漆-环氧中间漆-丙烯酸聚氨酯面漆的配套，面漆中的强溶剂二甲苯与酯类混合物渗透进入醇酸底漆层，导致底漆软化、锌粉沉降、局部阴极保护功能丧失。服役三年后，面漆剥落区域呈现底漆层粉化、锌粉富集的失效形貌，层间侵蚀是根本原因。正确的配套应将醇酸底漆升级为环氧底漆，或选择溶剂强度适配的中间漆作为隔离层。

四、常见重防腐场景的配套设计

五、配套设计的动态优化与前沿趋势

传统”底-中-面”三涂层的边界正在模糊。复合功能底漆的开发，将防锈、屏障、部分耐候功能整合于单层，减少涂装道数与层间风险；厚浆型中间漆的面漆化，以高填料含量与树脂改性实现中间漆的耐候外表；底面合一体系的探索，在特定场景下以单层或双涂层替代三涂层，降低施工复杂度与层间失效概率。这些趋势并非否定分层功能设计的原则，而是在特定约束条件下的重新组合。

固化技术的创新拓展了配套设计的空间。光固化技术以紫外或电子束引发快速交联，适用于工厂化流水线但受限于形状复杂构件；湿气固化技术利用环境水分参与反应，降低对烘烤设备的依赖；双重固化技术结合光固化与热固化或湿气固化，兼顾效率与适应性。这些技术的成熟，使”固化类型一致”的经验法则获得新的解释维度——并非固化机理的同一，而是固化条件的兼容与层间反应的协调。

溶剂体系的革新同样深刻。高固体份技术将溶剂含量压缩至20%以下，层间溶剂侵蚀风险大幅降低；无溶剂技术以反应性稀释剂替代惰性溶剂，消除挥发分的同时参与交联网络构建；水性化技术以水为主要分散介质，溶剂强度问题转化为水分挥发与树脂聚并的控制。这些环保驱动的技术转型，正在重塑配套设计的经验基础，新的”长期施工经验”正在积累与验证之中。

六、从经验到知识的管理转化

“底-中-面”配套正确性的保障，最终依赖于知识管理体系的建立。施工经验的显性化——以案例库、失效数据库、最佳实践手册的形式固化隐性知识；检测技术的标准化——将界面质量、层间附着、固化程度纳入质量控制节点；数字技术的赋能——以BIM模型集成涂装信息，以物联网监控施工环境参数，以人工智能辅助配套方案推荐。这些管理手段的整合，使”没有固定规律”的经验领域逐步获得可预测、可重复、可优化的科学基础。

获取”底-中-面”配套体系的技术评估与优化建议

您的项目涂装体系是否存在层间失效的历史问题？固化条件与溶剂强度是否经过系统匹配验证？我们的技术团队可提供现有配套体系的诊断评估、失效根因分析，以及基于最新材料技术的配套优化方案。
