聚氯乙烯含氟萤丹防腐涂料用于阿拉善盟300万吨/年焦化项目熄焦塔内壁防腐

引言：熄焦塔内壁湿-热交替与强酸侵蚀并存的极端腐蚀约束

焦化厂熄焦塔内壁长期处于极端的湿-热交替腐蚀环境中。在湿法熄焦工艺中，约1000~1100℃的炽热红焦被水喷淋冷却的瞬间，产生大量含SO₂、H₂S、CO₂的酸性蒸汽，同时伴随温度骤变幅度超过300℃的热冲击——塔壁内表面从常温骤然接触高温水汽后在极短时间内又因持续喷淋而急剧降温，形成剧烈的冷热循环。更为持久的挑战是，熄焦过程产生的高湿度水汽中溶解了上述酸性气体，形成pH值低至3~4的酸性冷凝液，持续冲刷塔体内壁。这种”湿热交替+强化学侵蚀”的复合腐蚀环境，对涂层的耐温变性、耐酸性、附着力和长期耐久性提出了远高于常规C5等级（ISO 12944）的苛刻要求——普通环氧体系在长期酸性冷凝液浸泡下会发生皂化降解，聚氨酯体系在高温骤冷下易开裂，而常规乙烯基酯树脂虽耐酸但低温施工适应性差。聚氯乙烯含氟萤丹防腐涂料以聚氯乙烯树脂为主成膜物，引入含氟树脂改性，并添加特种防锈颜料”萤丹”（氟磷铁），形成专为强腐蚀环境设计的重防腐涂层体系。本文以阿拉善盟300万吨/年焦化项目熄焦塔内壁防腐工程为背景，从产品构成、技术特征、性能指标和配套方案四个维度展开分析。

工程背景：阿拉善盟沪蒙能源300万吨/年焦化熄焦塔的工况挑战

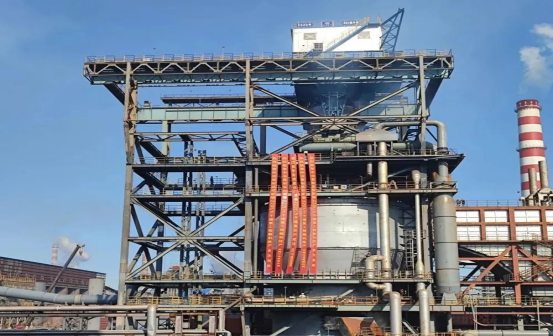

2022年，内蒙古阿拉善盟沪蒙能源实业有限公司300万吨/年焦化项目熄焦塔内壁防腐工程选用聚氯乙烯含氟萤丹防腐涂料配套方案。该项目位于内蒙古阿拉善盟，地处内蒙古高原西部，属典型的温带大陆性干旱气候——冬季极端低温可达-25℃以下，夏季日照强烈时地表温度可超过40℃，昼夜温差常年在15~20℃以上。熄焦塔为湿法熄焦工艺的核心构筑物，内壁长期承受含酸性气体的高温水汽冲刷和骤冷骤热循环，对涂层的耐温变性、耐酸性和附着力保持率提出严苛要求。配套产品包括聚氯乙烯含氟萤丹底涂料（灰色）、聚氯乙烯含氟萤丹面涂料（中灰B02）及配套稀释剂。在这样一个年产能300万吨的大型焦化项目中，熄焦塔是连续化生产的关键环节，其内壁防腐涂层的失效意味着必须停产进入塔内检修——在充满水汽、酸性残留和狭窄空间的熄焦塔内部进行涂装返修，不仅施工条件极端恶劣，单次停机损失更可达数百万元量级。因此，涂层选型从一开始就指向了”一次施工、长期可靠”的技术路线，而非依赖后期维护的短寿命方案。

一、C-F键化学惰性+萤丹磷酸根钝化+专用稀释剂：三层防护的成膜与施工粘度控制

聚氯乙烯含氟萤丹防腐涂料以聚氯乙烯树脂为主体，引入含氟树脂改性，并配合进口固化剂组成交联体系。聚氯乙烯树脂本身具有优异的耐酸碱性能——其分子链上大量的氯原子形成空间位阻和电子效应，使树脂对酸、碱、盐溶液表现出极强的化学惰性，这是它能在熄焦塔酸性冷凝液中长期服役的分子基础。含氟树脂的引入则进一步提升了体系的综合性能：C-F键的键能高达约485kJ/mol，远高于C-C键的约348kJ/mol和C-H键的约413kJ/mol，这种极高的键能意味着在紫外线照射、高温热氧化或强化学介质攻击下C-F键极难断裂；同时含氟链段的极低表面能赋予涂层优异的憎水憎油特性和耐化学介质渗透性——酸性水汽在涂层表面难以铺展润湿，而是以珠状滚落，减少了腐蚀介质在表面的停留时间和渗透概率。

特种颜填料”萤丹”（氟磷铁）是一种含磷的复合铁系防锈颜料，其防锈机理远超出普通惰性颜料的物理屏蔽范畴。萤丹中的磷酸根离子在涂层与钢铁界面缓慢释放，与基材表面发生钝化和磷化反应，生成致密的磷酸铁盐保护膜，将物理屏蔽的”被动防腐”提升为化学钝化的”主动防腐”。更为关键的是，这一机制使涂层在划痕或针孔缺陷处仍具备自修复性的防锈能力——当涂层局部破损暴露出钢铁基体时，周围萤丹颜料释放的磷酸根离子会向缺陷处迁移并在裸露金属表面继续生成钝化膜，从而阻止划痕处的腐蚀扩展。这种特性对于熄焦塔内壁这种施工难度大、返修成本极高的场景具有决定性价值。

配套稀释剂为专用稀释剂，用于调节底漆和面漆的施工粘度。稀释量控制在涂料重量的5%~10%以内——这一参数不是随意设定的安全余量，而是基于树脂体系交联密度与固体分之间的定量关系确定的工艺红线。过量稀释会破坏树脂体系的交联密度和最终膜厚：稀释剂占比超过10%后，固体分下降导致单道施工无法达到设计膜厚，同时溶剂总量过多会使涂层在干燥过程中因溶剂逃逸形成的微孔数量增加，致密性下降，最终耐腐蚀性能无法达到设计指标。因此专用稀释剂必须与树脂体系精确匹配，不可用其他类型稀释剂替代。

二、层间一体化、宽温域施工与耐介质力学协同：三项技术特征的工况映射

该体系在工程应用中呈现出三项鲜明的技术特征，每一项都直接对应熄焦塔工况的特定约束。首先是底漆和面漆的层间一体化结构——底漆和面漆以同类树脂为基料，层间界面的化学相容性极高，固化后两层紧密结合为连续的整体涂层，不存在不同树脂体系之间的界面剥离风险。在熄焦塔频繁的骤冷骤热循环中，底-面层间不会因为热膨胀系数差异而产生剪切剥离，这是该配套方案在300℃以上瞬时温降工况下仍能保持完整性的结构基础。

其次是宽温域施工适应性——该体系可在-15℃至50℃环境温度下施工。这一特性对阿拉善盟项目具有直接的工程意义：当地冬季极端低温可达-25℃，但-15℃以上的施工窗口在晴朗日间仍可满足——通过选择正午时段和向阳面施工即可操作。其低温可施工性的技术根源在于溶剂体系的精心设计和树脂玻璃化转变温度（Tg）的调节：专用稀释剂的冰点被压低至-20℃以下，确保涂料在低温下仍保持适宜黏度；同时树脂分子链的柔韧性设计使固化后的漆膜在-40℃的低温下仍保持一定的链段运动能力，不至于因脆性开裂。涂层长期使用温度范围覆盖-40℃至120℃，完全覆盖熄焦塔从冬季严寒停机到正常运行50~80℃再到瞬时热冲击的全温域工况。

第三是卓越的耐介质性能与力学性能的协同。涂层在-40℃至120℃范围内对中等浓度的盐酸、硫酸、硝酸、磷酸及碱溶液、盐溶液具有良好的耐受性——熄焦塔内壁接触的酸性蒸汽（SO₂、H₂S、CO₂溶于水形成的亚硫酸、氢硫酸和碳酸）恰好落在这个耐腐蚀包络范围内。同时漆膜坚韧、附着力强（划格法≤1级），耐冲击≥50kg·cm，柔韧性1级。这些力学指标确保涂层在热胀冷缩循环、设备振动和水汽冲刷的综合作用下不会开裂、剥落或粉化，为长达20年以上的服役寿命提供了力学保障。

三、底漆钝化过渡+面漆双道耐酸屏障+稀释剂精确匹配：≥100μm配套体系

该配套方案采用底漆加双道面漆的结构设计，底漆提供附着过渡与化学钝化层，面漆提供致密的耐介质屏障。总干膜厚度≥100μm，具体分层参数如下表所示：

底涂层30~40μm确保萤丹颜料与基材的充分接触和钝化膜的形成；面涂层分两道施工各30~40μm，总面漆厚度60~80μm，既保证了酸性介质渗透路径的足够长度，又避免了单道过厚导致的溶剂封闭和表干里不干问题。配套稀释剂须与树脂体系精确匹配——稀释量超过10%将导致固体分下降、交联密度不足，涂层致密性和耐腐蚀性能无法达到设计指标。这一约束在施工现场必须作为工艺纪律严格执行：稀释剂须使用聚氯乙烯含氟萤丹涂料配套稀料（透明），不可用醇类、苯类或其他类型稀释剂替代，否则会破坏含氟树脂的溶解平衡和萤丹颜料的分散稳定性。施工关键控制还包括基材表面处理至Sa2.5级，确保萤丹钝化反应在清洁的活性铁表面充分进行；每道涂装间隔在23±1℃条件下≥24h，保证底层交联反应达到足够程度后再覆涂，防止层间溶剂滞留。

结语：化学惰性基料、含氟改性与萤丹钝化的三重保护机制

聚氯乙烯含氟萤丹防腐涂料在熄焦塔内壁防腐中的核心价值体现在”化学惰性树脂基料+含氟改性+萤丹化学钝化”的三重保护机制上。聚氯乙烯树脂提供耐酸化学惰性，含氟改性通过C-F键的高键能和极低表面能提升耐湿热老化与抗介质渗透能力，萤丹颜料通过磷酸根释放实现划痕处的主动化学钝化。该体系在-40~120℃温度区间和酸性气体腐蚀环境中具有工程可靠性，配套稀释剂的精确匹配是施工质量控制的关键环节——稀释量严格控制在5%~10%以内，既保证施工粘度可调，又不破坏最终涂层的交联密度和致密性。这三项技术要素叠加，为阿拉善盟沪蒙能源300万吨/年焦化项目熄焦塔提供了与连续化生产周期同步的长效内壁防护。
