耐高温防腐涂料｜高温化学腐蚀防护，冶金热处理烟气管道重工业耐热防锈涂料

一、高温工况下金属腐蚀机理解析

金属由单纯的化学作用而引起的腐蚀叫做”化学腐蚀”，主要有干燥气体腐蚀性和非电解质溶液中的腐蚀两种形态。化学腐蚀与电化学腐蚀的核心差异在于：化学腐蚀过程中不形成腐蚀电池，没有电流产生，金属直接与介质发生化学反应；电化学腐蚀则伴随电极反应与电子转移，需要电解质溶液参与导电。

干燥气体腐蚀的发生条件与介质。 金属在干燥气体或高温条件下与某些气体介质相互作用而生成相应化合物的过程属于化学腐蚀。常见参与腐蚀的介质包括氧气（O₂）、硫化氢（H₂S）、二氧化硫（SO₂）、氯气（Cl₂）等。这些气体在高温环境中活性显著增强，与金属表面的反应速率呈指数级上升。

钢材氧化起皮与表层脱碳。 高温化学腐蚀在钢铁材料上表现为两大典型失效形式：

一是氧化皮生成。如刚出炉的钢锭、高温铸锻成型钢铁毛坯、热处理后零件表面常见氧化皮，主要成分为FeO、Fe₃O₄、Fe₂O₃等铁的氧化物，随温度升高氧化物层增厚、结构疏松，最终剥落。

二是表层脱碳。氧化层与金属本体（钢铁）之间常伴随发生脱碳现象。这是由于钢铁中的渗碳体（Fe₃C）和空气中的氧气（O₂）、二氧化碳（CO₂）、水分（H₂O）发生反应：

Fe₃C + O₂ = 3Fe + CO₂↑

Fe₃C + CO₂ = 3Fe + CO↑

Fe₃C + H₂O = 3Fe + CO↑ + H₂↑

渗碳体分解导致钢材表层碳含量降低，形成脱碳层。

工程负面影响。 氧化起皮造成材料截面减薄，承载能力下降；更隐蔽的危害来自脱碳——钢材表层硬度显著降低（渗碳体是钢铁硬度的主要来源之一），疲劳强度衰减，耐磨性能劣化。零部件可能在表面看似完好的情况下，因力学性能不足而发生早期失效，甚至引发设备突发断裂事故。

二、高温行业现存防护痛点调研

• 腐蚀介质持续作用。 冶金热处理炉、加热炉、高温烟气管道等设备长期接触含氧、含硫、含水蒸气的混合气体，化学腐蚀24小时不间断进行。温度每升高50℃，多数氧化反应速率约增加一倍，600℃以上工况腐蚀进入快速劣化区间。
• 常规涂料耐温不足。 普通环氧涂料玻璃化转变温度通常在80-150℃，长期暴露于200℃以上即开始热分解、粉化；有机硅改性涂料耐温上限约250-300℃，更高温度下树脂主链断裂，涂层失去屏蔽功能。市场上部分宣称”耐高温”的产品实际仅耐短时高温或明火烧烤，持续热环境下的防护寿命与宣传存在差距。
• 脱碳问题被忽视。 多数防护方案将关注点置于表面锈蚀，认为”不生锈即无腐蚀”。但氧化皮覆盖下的脱碳反应仍在进行，且氧化皮本身疏松多孔，无法有效阻隔气体渗透。设备外观检查难以发现脱碳层，直至硬度检测或失效分析时才暴露问题。
• 运维成本与安全隐患。 热处理工装夹具、炉内传送辊道、高温风机叶片等部件因脱碳软化变形，需频繁更换；烟气管道因氧化减薄需定期测厚、局部贴补或整体更换；非计划停机打断生产节奏，突发失效可能引发灼热介质泄漏、火灾等次生事故。

三、产品系统基础介绍

产品构成。 耐高温防腐涂料体系包含耐高温底漆、耐高温中间漆、耐高温面漆，配套专用稀释剂。按耐温等级细分：200-300℃通用型、300-500℃中温型、500-800℃高温型，各温度区间对应不同的树脂基体与填料体系。

原料组成。 树脂基体依耐温等级选用：有机硅树脂（200-300℃）、有机硅-环氧树脂杂化树脂（250-400℃）、纯有机硅树脂（300-500℃）、硅酸盐/磷酸盐无机粘结剂（500-800℃）。耐热颜填料包括：铝粉（片状，反射隔热、牺牲保护）、锌粉（低温段阴极保护）、云母氧化铁（屏蔽填充）、玻璃料/陶瓷粉（高温烧结成釉）、氧化铬绿（高温稳定着色）。功能助剂涵盖分散剂、防沉剂、消泡剂、增稠剂等；双组分体系配套专用固化剂或固化促进剂。

防护工作原理。 耐高温涂料的防护机制随温度区间变化：中低温段（<400℃）依赖有机树脂成膜的致密性，阻隔腐蚀性气体渗透；中高温段（400-600℃）有机树脂逐步分解，填料中的铝粉熔融铺展、锌粉氧化形成致密氧化物层，承接屏蔽功能；高温段（>600℃）无机粘结剂烧结形成陶瓷质涂层，玻璃料熔融填充孔隙，构成气密性屏障。对于脱碳防护，关键在于降低氧、二氧化碳、水蒸气等脱碳反应参与物在钢材表面的分压，阻断或减缓反应动力学。

产品定位。 面向持续高温、干燥腐蚀性气体工况，兼顾新建构件涂装与旧设备翻新。需诚实说明：涂料防护存在温度上限，超过800℃的熔融金属接触区、明火直接灼烧区，需采用耐火材料而非有机/无机涂料。

四、产品核心竞争优势

1. 耐高温稳定体系，高温环境漆膜不易粉化、开裂。 树脂基体选择匹配工况温度，预留安全裕度；玻璃化转变温度或烧结温度高于最高工作温度50-100℃，避免热应力导致的涂层失效。
2. 有效阻隔氧气、二氧化硫、硫化氢等介质，抑制化学腐蚀进程。 致密涂层降低腐蚀气体在钢材表面的浓度，减缓氧化反应速率；但需承认，完全隔绝气体渗透在工程上不可实现，涂料的作用是”延缓”而非”阻止”腐蚀。
3. 阻断钢材表层脱碳反应，长期保留基材原有力学性能。 通过降低脱碳反应物分压、减缓反应速率，延长零部件保持设计硬度与疲劳强度的服役时间。这一效果的量化评估需结合具体温度、气体组成、涂层完整性进行寿命预测，不宜泛化承诺。
4. 附着力稳定，冷热交替工况下漆膜不易脱落。 底漆树脂渗透锚固氧化皮孔隙，中间漆增强层间结合，面漆致密封闭；线膨胀系数设计匹配钢材，减少热循环应力。
5. 机械性能均衡，耐磨抗冲击，适配设备运行振动工况。 中低温段保持适当韧性，高温段烧结后硬度提升，抵抗粉尘冲刷与机械接触。
6. 配套体系灵活，可根据实际温度区间选择涂层组合。 200-300℃、300-500℃、500-800℃三档划分，避免过度设计或耐温不足；亦可与隔热涂料复合，降低基材实际温度，间接延长防护寿命。

五、典型工业适用工况

行业板块	典型设施	温度区间	腐蚀介质	主要失效形式	适配产品等级

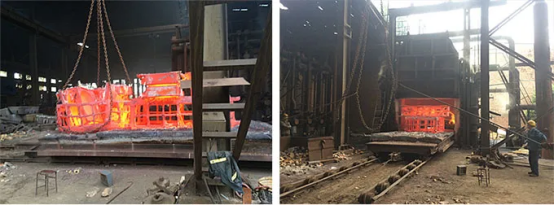

冶金热处理	淬火加热炉内衬钢架、回火炉传送带、可控气氛炉马弗罐	200-950℃	氧化性气氛、可控气氛残留氧、渗碳剂分解气	氧化起皮、渗碳层 / 脱碳层异常	300-500℃/500-800℃
铸锻成型	加热炉滑轨、出钢机臂、锻模预热炉支架	800-1250℃（涂料用于非直接接触区）	氧化皮粉尘、含硫燃料燃烧气	氧化减薄、热疲劳裂纹	500-800℃（炉壁外侧）
热轧工艺	加热炉炉门框架、出炉辊道支架、热矫直机护罩	300-600℃（环境温度）	水蒸气、氧化皮粉尘、润滑油热分解气	氧化、腐蚀疲劳	300-500℃
能源电力	燃煤锅炉烟气管道、余热锅炉入口烟道、脱硫脱硝设备	120-350℃	SO₂、NOₓ、水蒸气、粉尘颗粒	低温腐蚀（硫酸露点）、磨蚀	200-300℃/300-500℃
石化化工	裂解炉对流段支架、转化炉猪尾管支撑、高温反应器外壁	300-650℃	烃类裂解气、硫化氢、二氧化碳	高温硫化、渗碳	300-500℃/500-800℃
建材水泥	回转窑筒体外壁、预热器框架、冷却机外壳	200-400℃	碱性粉尘、硫氯化合物、水蒸气	碱腐蚀、硫酸盐腐蚀	200-300℃/300-500℃
垃圾处理	焚烧炉炉排支架、余热锅炉外壳、烟气净化设备	200-450℃	HCl、SO₂、二噁英前驱物、水蒸气	高温氯腐蚀、低温酸腐蚀	300-500℃

六、分层涂装配套方案

常规高温防护方案（200-400℃，设计寿命3-5年）

涂层层次	功能定位	典型产品	干膜厚度
底漆	渗透锚固、初期耐热防锈	耐高温底漆（有机硅改性环氧）	40-60μm
面漆	致密屏蔽、耐候耐热	耐高温面漆（有机硅树脂）	60-80μm
合计	—	—	100-140μm

严苛长期高温工况方案（400-800℃，设计寿命2-4年）

涂层层次	功能定位	典型产品	干膜厚度
底漆	锚固渗透、中低温段屏蔽	耐高温底漆（有机硅树脂）	40-60μm
中间漆	增厚屏障、填料富集、高温烧结过渡	耐高温中间漆（有机硅 – 无机杂化）	80-100μm
面漆	高温烧结致密、陶瓷质屏蔽层	耐高温面漆（无机硅酸盐基）	60-80μm
合计	—	—	180-240μm

复合隔热降温方案。 耐高温涂料可与隔热涂料配套使用：隔热层降低基材实际温度，使耐高温涂料工作于更低温度区间，延长其有效寿命。例如，裂解炉外壁设计温度650℃，经80mm保温层+隔热涂料后，耐高温涂料实际承受温度降至350℃，可选用300-500℃等级替代500-800℃等级，降低材料成本与施工难度。

七、标准化施工管控要点

基材处理。 新建构件喷砂除锈至Sa2.5级，粗糙度40-70μm；旧设备翻新需彻底清除松动氧化皮、油污、旧涂层残余，但允许牢固附着的氧化皮保留（耐高温涂料需与氧化层共存）；表面处理至涂装间隔不超过4小时，避免重新氧化。

物料调配。 双组分严格按产品标注比例混合，机械搅拌5-10分钟；耐高温涂料填料密度差异大，易分层，施工期间持续低速搅拌；单组分无机涂料需检查包装密封性，避免预反应结块。

施工方式。 无气喷涂：压力12-20MPa，喷嘴口径0.53-0.66mm，适用于大面积平面；刷涂/辊涂：适用于边角、焊缝、复杂形状部位；高温段无机涂料粘度低、流挂倾向大，需控制湿膜厚度。

稀释管控。 有机硅涂料对稀释剂敏感，过量稀释破坏树脂交联密度，耐温性下降；必须使用配套专用稀释剂，禁止混用其他溶剂。

养护要求。 有机硅涂料需分阶段升温固化：常温表干24小时后，60-80℃烘烤2-4小时，再逐步升至工作温度；直接投入高温导致溶剂爆沸、涂层起泡；无机涂料需充分干燥后首次升温烧结，形成陶瓷质结构。

覆涂间隔。 以表干为准，25℃条件下通常4-8小时；但耐高温涂料实干慢，建议24小时以上覆涂，避免层间咬底。

八、产品综合价值总结

耐高温防腐涂料的核心价值不止于表面防锈，更在于对钢材基材固有机械性能的保护。通过阻隔高温腐蚀性气体、降低脱碳反应速率，延长零部件保持设计硬度、疲劳强度与耐磨性能的服役周期，减少因性能劣化导致的非计划更换。在冶金热处理、能源化工等连续生产行业中，设备停机成本远高于涂料材料成本，耐高温涂料的投入转化为生产稳定性与设备可靠性的保障。需诚实认知的是，涂料防护存在温度上限与寿命周期，超过800℃的极端工况或要求数十年免维护的场景，需结合合金化、表面渗镀、热喷涂等更高级别的防护技术综合解决。

【咨询合作】

如需获取耐高温防腐涂料完整TDS技术资料、不同耐温等级产品选型指南、高温设备防腐涂装方案、干膜厚度设计参考、样品测试及工程报价，欢迎在线留言咨询。针对冶金热处理炉、加热炉烟气管道、裂解炉外壁等高温工况，可提供涂装工艺方案编制、施工技术指导及现场技术支持。
