树脂基体与重防腐涂层失效防御：从分子设计到工程落地的系统技术

树脂基体与重防腐涂层失效防御：从分子设计到工程落地的系统技术

一、成膜物的功能本质：重防腐涂层的结构基石

成膜物作为涂料的基础成分，承担着三重核心功能：将颜料、填料、助剂黏结为连续均一的涂膜；通过润湿、渗透与化学作用建立涂层-基材界面附着力；决定涂层的耐介质、耐候、机械等关键性能。在重防腐领域，这一功能被极端放大——涂层需在盐雾、化学品、温变循环等严苛条件下维持数十年防护周期，成膜物的分子设计成为整个体系的首要技术支点。

涂料成膜是复杂的相变与化学转化过程。液态湿膜经溶剂挥发、分子链段松弛、交联反应逐步固化为三维网络结构。成膜物树脂的化学组成、分子量及其分布、溶解度参数、极性基团构型、活性反应基团密度、玻璃化温度Tg等参数，构成决定涂层性能的分子级变量集。这些参数并非孤立存在，而是与分散稳定性、流变行为、成膜均一性形成深层耦合。对于重防腐涂料开发而言，理解成膜物特性与工程失效模式的对应关系，是技术进阶的核心能力。

二、分子参数与重防腐失效模式的关联图谱

• 分子量与分布：致密性-施工性的动态平衡。 重防腐涂料追求高固体份以降低VOC排放，但分子量升高直接导致溶液黏度指数级增长。窄分布低分子量树脂虽利于施工，却牺牲涂层的溶剂阻隔性与机械强度；宽分布高分子量树脂则面临雾化困难、流平劣化、边缘覆盖不足等现场问题。工程实践中的典型失效——针孔密集、膜厚不均、边角锈蚀——往往源于分子量设计与施工工艺的不匹配。海洋平台飞溅区涂料需一次成膜150μm以上，树脂分子量需精确控制在环氧当量500-700区间，配合活性稀释剂实现高固体份（≥80%）下的可喷涂性。

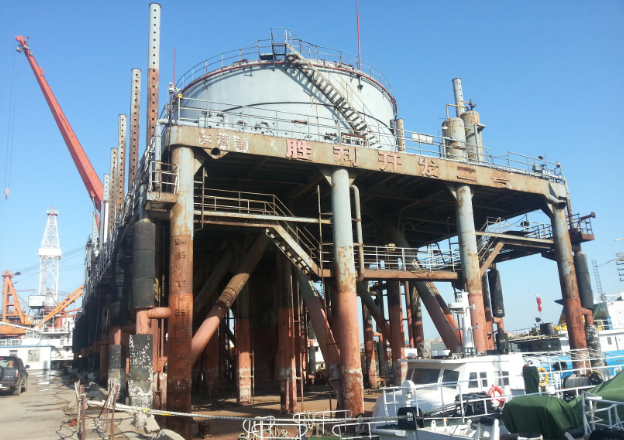

• 极性基团密度：附着力-耐水性的矛盾调和。 羟基、胺基等极性基团是界面氢键与配位键的化学基础，但同时也是水分子攻击的位点。港口机械在湿热季节的涂层起泡失效，常因极性基团过度亲水导致界面水置换反应。酚醛环氧树脂通过芳香醚键降低极性基团密度，同时以刚性苯环结构维持Tg，在海洋大气区实现附着力与耐水性的协同优化。聚硅氧烷树脂则引入Si-O-Si主链，极性适中且键能高（452 kJ/mol），成为高耐候面漆的优选基料。
• 交联网络结构：耐介质性与柔韧性的博弈。 三维交联密度决定小分子渗透路径的曲折度与自由体积分数。脱硫装置内衬的乙烯基酯树脂，以甲基丙烯酸端基实现高交联密度，耐浓硫酸性能优于标准环氧树脂；但过高交联导致脆性，在温度循环工况下产生微裂纹，介质沿裂纹快速渗透。有机硅改性环氧通过-Si-O-柔性链段嵌入交联网络，将断裂伸长率从3%提升至8%以上，适配保温层下腐蚀（CUI）的剧烈温变场景。

Tg与服役温度窗口的边界设定。 Tg是涂层力学响应模式的临界切换点。CUI防护涂层在150℃运行温度下，若Tg低于此值则进入高弹态，模量骤降、屏障失效；若Tg设计过高（如>180℃），常温施工时分子链段冻结、流平丧失、附着力下降。有机硅改性环氧的Tg精准控制在120-140℃区间，兼顾高温模量保持与常温施工可行性，是石化装置高温区的关键技术解决方案。

三、典型腐蚀场景的成膜物选型与失效防御

四、成膜过程控制：分子潜能向工程性能的转化瓶颈

成膜物的分子设计仅为性能潜能，其实现程度取决于施工过程的精确调控。重防腐涂层的现场失效，大量源于成膜过程失控而非配方本身缺陷。

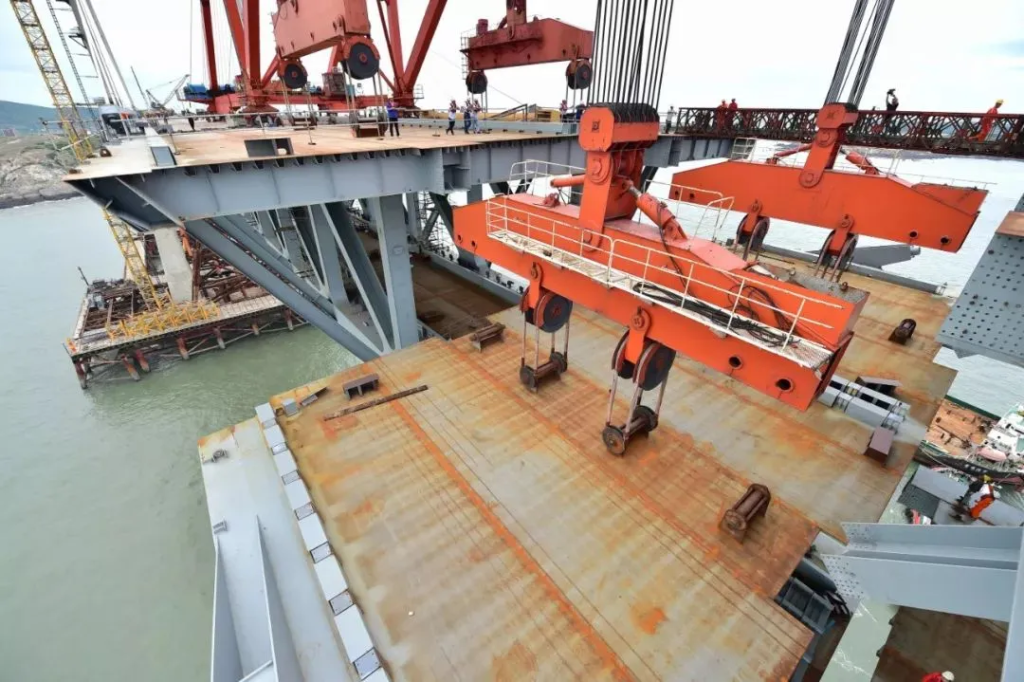

1. 温度-黏度-流平的耦合效应。 冬季低温施工时，树脂黏度按Arrhenius关系指数上升，无气喷涂压力需从常规45:1提升至65:1以维持雾化质量，但过高压力导致反弹干喷、膜厚不均。加热涂料至30-40℃可降低黏度，却加速固化反应、缩短适用期，现场需精确计算涂布量与施工节奏。海洋平台冬季维修常采用移动式加热棚创造微环境，将底材温度维持在15℃以上，保障环氧体系的充分交联。
2. 湿度-界面竞争的化学本质。 相对湿度≥85%时，水分子在金属表面的吸附层厚度达数纳米，与成膜物极性基团竞争吸附位点，且可能与异氰酸酯副反应生成CO₂。聚氨酯面漆在高湿环境下的发泡失光，是这一竞争的直观表现。环氧-胺体系相对宽容，但胺固化剂的CO₂成盐反应仍导致表面发白（胺 blush），层间附着力下降30-50%。现场控制需将底材温度维持于露点温度+3℃以上，必要时采用除湿机或热风机强制降低界面湿度。
3. 通风-溶剂滞留的隐蔽风险。 储罐、舱室等密闭空间施工，溶剂挥发速率下降50%以上，表干时间延长，施工人员常以”指触表干”作为覆涂依据，但内部溶剂浓度仍高。溶剂滞留降低交联反应的有效浓度，实测Tg较设计值低10-20℃，长期耐介质性能隐性劣化。更严峻的是，后续溶剂缓慢逸出冲破表层，形成针孔集群或层间剥离。强制通风与溶剂浓度实时监测（LEL报警）是密闭空间施工的必备措施，但通风过强又加速表面干燥，形成”表干内湿”硬壳，后续缺陷模式转为鼓泡而非针孔。

五、重防腐工程涂料配套方案

六、技术演进方向：从分子设计到系统适配

全球重防腐涂料的技术制高点集中于特种树脂合成——聚硅氧烷的有机-无机杂化、氟碳树脂的溶液聚合工艺、水性环氧的自乳化技术——构成高端市场的竞争壁垒。本土产业的技术路径需立足差异化：在成熟树脂体系中通过分子量分布精控、固化剂复配优化、功能性纳米填料复合，提升性价比与工况适配性；针对国内施工现场的低表面处理需求、宽温湿度窗口需求、快速固化需求，开发专用改性品种。

更为关键的演进方向，是将成膜物分子参数与工程可实现性深度绑定。建立”分子结构-施工参数-服役性能”的数据库映射，使配方设计阶段即可预判现场风险：Tg设计值与实测值的偏差窗口、交联密度对温度-湿度-时间的敏感性、溶剂挥发动力学对膜厚-通风-温度的响应曲线。这种从”经验试错”到”定量预测”的能力跃迁，是重防腐涂料技术成熟度的核心标志。

技术咨询与方案对接

如需针对特定腐蚀工况进行成膜物选型评估、涂层失效诊断，或获取海工平台、石化装置、化工储罐等领域的重防腐技术资料。
