全站搜索
石化储罐和埋地管道是工业防腐中两类腐蚀失效代价最高的设施。储罐底板外壁长期与含水土壤接触，底板内壁承受储存介质的长期浸泡，腐蚀一旦造成穿孔，不仅导致物料泄漏，更触发严重的环境污染事故和安全事故。埋地管道的腐蚀失效则更难被及时发现，往往在造成重大事故后才被察觉。
这两类设施的防腐涂层面临共同挑战：涂装完成后长时间处于无法检查和维修的状态（储罐底板须储罐清罐后才能检查，埋地管道须开挖后才能检查），因此涂层的长效性和足够的防腐储备厚度是选材的核心标准。
环氧厚浆型涂料以单道200μm的超厚成膜能力、优异的耐碱性、耐水性和耐化学品性，为储罐底板和埋地管道提供充足的防腐厚度储备，是这两类高要求场景的核心涂料选择。
储罐底板外壁和埋地管道外壁长期接触土壤，而许多工业区和盐碱地的土壤呈碱性，pH值可达8～10。普通防腐涂料在碱性土壤中长期接触后容易发生皂化反应导致附着力下降。环氧厚浆型涂料优异的耐碱性，使其在碱性土壤环境中保持长期稳定，不发生碱性皂化失效。
土壤湿气和地下水的渗透是埋地设施腐蚀的持续驱动力。厚浆型涂料200μm的超厚漆膜，为水分渗透设置了超长的屏蔽路径，大幅延缓水分到达金属基材的时间，是埋地设施长效防腐的物理基础。
储罐底板内壁可能接触原油、成品油或化工品的残留积液，厚浆型涂料的耐油性和耐化学品性确保漆膜在这类介质接触中保持完整，不溶胀、不软化。
储罐底板涂装是密闭受限空间施工，施工条件差，通风受限，工人作业强度大。厚浆型涂料单道200μm的成膜能力，大幅减少涂装道数，缩短储罐密闭空间内的施工时间，降低施工风险，是储罐底板防腐涂装效率最优的选择之一。

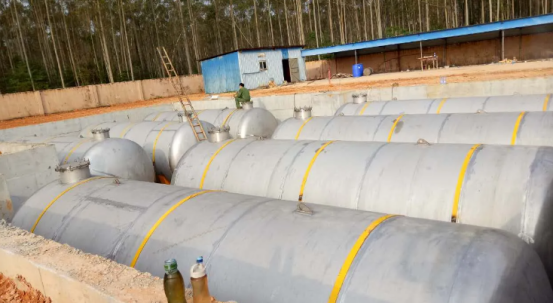

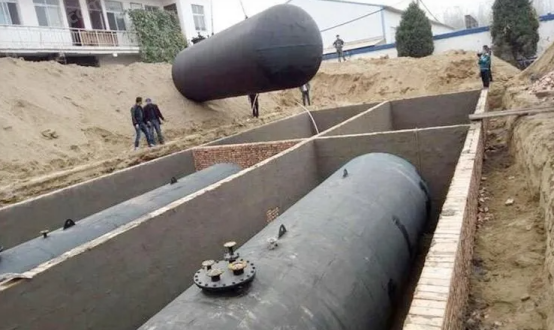

储罐底板外壁及埋地钢结构（土壤腐蚀）
| 涂层 | 产品 | 干膜厚度 | 道数 |
| 底漆 | 环氧富锌底漆 | 60～75μm | 1道 |
| 主防腐层 | 环氧厚浆型涂料 | 200μm | 1道 |
| 主防腐层加强 | 环氧厚浆型涂料 | 200μm | 1道 |
| 总干膜 | — | 约460～475μm | 3道 |
双道厚浆涂料叠加，总干膜接近500μm，为埋地和底板外壁提供超长寿命的防腐厚度储备，配合阴极保护系统，实现涂层防腐与电化学防腐的协同保护。
储罐内壁底板防腐体系
| 涂层 | 产品 | 干膜厚度 | 道数 |
| 底漆 | 环氧富锌底漆 | 60～75μm | 1道 |
| 主防腐层 | 环氧厚浆型涂料 | 200μm | 1道 |
| 面漆 | 环氧面漆（耐油型） | 50～75μm | 1道 |
| 总干膜 | — | 约310～350μm | 3道 |
石化装置钢结构重防腐体系（C4～C5腐蚀等级）
| 涂层 | 产品 | 干膜厚度 | 道数 |
| 底漆 | 无机富锌底漆 | 60～75μm | 1道 |
| 主防腐层 | 环氧厚浆型涂料 | 200μm | 1道 |
| 面漆 | 脂肪族聚氨酯面漆 | 50～75μm | 2道 |
| 总干膜 | — | 约360～425μm | 4道 |
储罐底板密闭空间施工安全：储罐内部施工属于有限空间作业，必须强制机械通风，施工人员配戴正压式空气呼吸器，配备专职监护人员，严格执行有限空间作业安全规程，施工区域严禁动火。
高压无气喷涂确保膜厚均匀：储罐底板面积大，高压无气喷涂是确保200μm目标干膜均匀覆盖的最有效方式。施工过程中须用湿膜卡频繁检测湿膜厚度，确保每处均达到290μm湿膜目标值。
涂装间隔最短24小时：储罐底板两道厚浆涂料之间须间隔24小时，确保下道涂装时前道已充分实干。储罐密闭空间通风条件有限，实干时间可能长于常规环境，须实测确认干燥状态再复涂。
埋地管道回填时间管理：管道防腐涂装完成后须完全固化7天，方可进行土方回填。提前回填会导致尚未完全固化的漆膜因土壤压力而变形损伤，影响防腐效果。
10℃施工温度下限在储罐内部须特别注意：大型储罐底板温度受地温影响，即使气温超过10℃，底板钢材温度也可能低于10℃，须实测底板基材温度确认达到施工条件。
作为环氧厚浆型涂料源头生产厂家，我们为石化储罐和管道工程提供：
石化储罐、埋地管道、重型钢结构重防腐项目，欢迎联系我们获取专属方案与报价。
常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
本洲涂料
