全站搜索
重防腐工程中，凡涉及浸泡工况、化学品直接接触或极端腐蚀介质的场景，环氧玻璃鳞片涂料往往是首选答案。自1953年美国Owens-Corning公司首创玻璃鳞片材料并将其应用于防腐涂料以来，这一产品已在全球重防腐领域验证超过70年，成为储罐内壁、化工管道、污水处理设施等高腐蚀场景的主流选择。本文从防腐机理、配方构成到工程配套，为技术人员提供系统参考。
环氧玻璃鳞片涂料的防腐核心，在于玻璃鳞片（glass flake）这一特殊骨料。玻璃鳞片是厚度仅2～5μm、直径数百微米至毫米级的超薄片状玻璃颗粒，其本身具有优异的化学惰性——耐酸、耐碱、耐大多数有机溶剂。
在涂膜中，大量玻璃鳞片平行于基材表面定向排列，彼此叠压，构建出多层平行屏障。腐蚀介质若要渗透至底材，必须绕过这一层层障碍，渗透路径被迫拉长数十倍，有效阻断了腐蚀通道。具体体现在三个层面：
与云母氧化铁中间漆的”大气屏蔽”不同，环氧玻璃鳞片涂料的核心优势在于”液相屏蔽”——在直接接触腐蚀性液体的工况中才能充分发挥其性能优势。
环氧玻璃鳞片涂料属于厚浆型涂料，各组分功能明确，配方比例对最终性能影响显著：
| 组分 | 质量分数 | 功能说明 |
| 耐蚀树脂（环氧） | 60～77% | 主成膜物，提供附着力与化学品耐受基础 |
| 玻璃鳞片 | 20～35% | 核心骨料，构建屏蔽迷宫结构 |
| 触变剂 | 1～5% | 防止厚浆施工时流挂，保证立面施工质量 |
| 溶剂 | 10～15% | 调节施工黏度（无溶剂型可将此比例降至0～5%） |
| 颜料 | 2～7% | 着色与部分防锈功能 |
| 其他助剂 | 1～3% | 消泡、附着力促进、固化促进剂等 |
几个关键配方参数的工程意义：
玻璃鳞片含量（20～35%）：鳞片含量越高，屏蔽性能越强，但施工性下降、漆膜脆性增加。实际配方需在防腐性能与施工性之间取得平衡，高腐蚀性浸泡工况可适当提高至35%上限。
树脂类型的选择：重防腐领域常用四种树脂体系，性能差异显著——环氧树脂（EP）附着力最强、综合成本较低，适用于绝大多数工况；乙烯基酯树脂（VE）耐强酸碱能力最优，用于浓酸、浓碱等极端腐蚀介质；不饱和聚酯（UP）固化速度快但附着力相对较弱；聚氨酯（PU）耐磨性突出。目前工程应用量最大的仍是环氧玻璃鳞片漆。
无溶剂型 vs 溶剂型：传统溶剂型固含量约65～75%，固化收缩率相对较大；无溶剂型固含量接近100%，VOC极低，单道可施涂更厚，更适合密闭空间（储罐内部）施工，是当前重防腐工程的主流趋势。

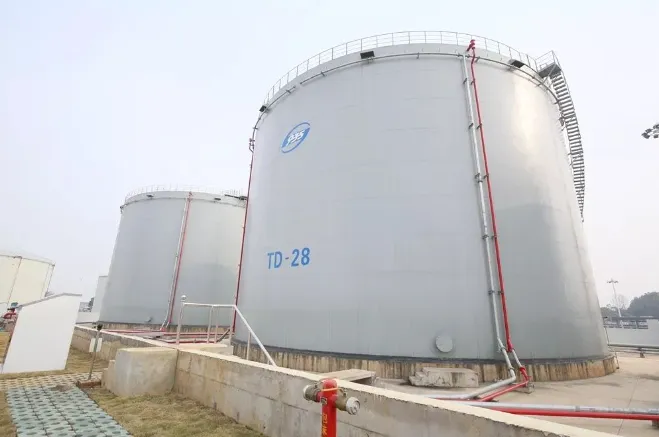

3.1 化工储罐内壁（浸泡工况Im1～Im3）
储罐内壁直接接触储存介质，腐蚀环境最为苛刻，是环氧玻璃鳞片涂料最典型的应用场景。推荐配套：无溶剂环氧底漆（80～100μm）+ 无溶剂环氧玻璃鳞片漆（2～3道，总干膜≥500μm）。具体介质（酸性、碱性、溶剂类）应向厂家确认树脂体系的耐受性。

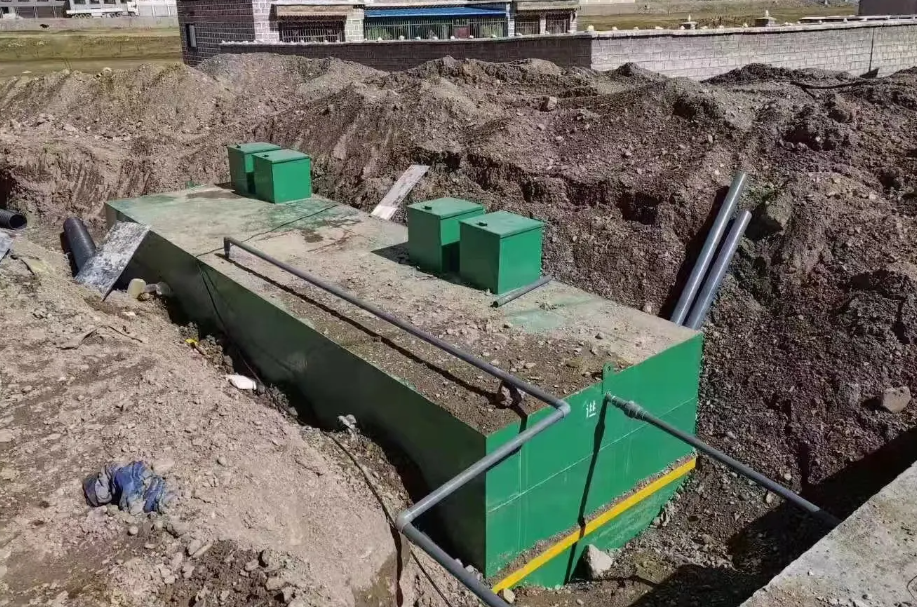

3.2 污水处理池及市政设施
污水处理设施长期浸泡于含H₂S、有机酸的腐蚀性液体中，混凝土基材还面临碳化和氯离子侵蚀。环氧玻璃鳞片涂料优异的抗渗性使其成为首选。推荐配套：环氧界面剂（渗透型，用于混凝土基材）+ 环氧玻璃鳞片涂料（3道，总干膜400～600μm）。
3.3 化工管道外壁及埋地管道
管道外壁防腐配套：环氧富锌底漆（60μm）+ 环氧玻璃鳞片中间/面漆（2道，200～300μm）。埋地管道还需结合阴极保护系统综合评估。
3.4 港口码头钢桩、海洋飞溅区
飞溅区是腐蚀最剧烈的部位——干湿交替、含氧量高、盐分浓度大。环氧玻璃鳞片漆凭借高膜厚与优异耐盐水性，成为飞溅区防腐的主流选择，通常施涂总干膜500μm以上。
核心验证点：能否提供玻璃鳞片原料规格说明（厚度、尺寸分布）；固含量实测是否≥70%（无溶剂型≥95%）；是否有针对具体腐蚀介质的浸泡试验报告；是否能提供完整TDS与配套方案。作为源头生产厂家，我们的技术团队可根据您的工况条件，出具针对性的配方选型建议与涂层体系设计方案。
▶ 免费获取环氧玻璃鳞片涂料配方选型建议及工程配套方案 | 联系技术工程师
如您正在设计储罐内壁、污水池、化工管道的防腐涂层体系，欢迎提供具体腐蚀介质、温度条件与设计寿命要求，我们将在48小时内提供适配方案与产品报价。
常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
本洲涂料
