环氧厚浆底面漆与玻璃鳞片涂料：如何在两者之间做出正确选择

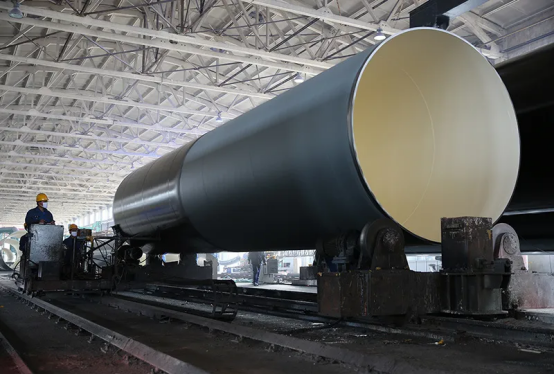

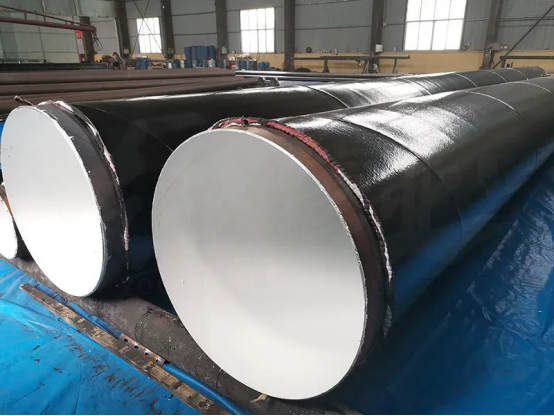

在管道防腐、循环水系统和重腐蚀钢结构的防腐选型中，工程师经常面临一个具体问题：环氧厚浆型底面漆和无溶剂玻璃鳞片涂料，两者用途高度重叠，参数接近，如何选择？

这篇文章从六个维度系统拆解两者的差异，给出明确的选型判断框架。

两款产品表面上非常相似——都是高固体份、厚膜、双组分、适用于管道和重防腐钢结构。但核心差异在于防腐机理：

环氧厚浆型底面漆：防腐依靠高固体份环氧涂层的物理屏蔽（致密漆膜阻隔腐蚀介质）+ 防腐蚀颜填料的化学防锈。这是一个性能均衡、施工便利的通用厚膜防腐体系。

无溶剂玻璃鳞片涂料：在物理屏蔽的基础上，叠加了玻璃鳞片的迷宫效应——玻璃鳞片（长径比50～200:1）在漆膜中平行叠排，将腐蚀介质的渗透路径延长数十倍，同时玻璃的化学惰性提供额外的耐化学品保护。这是一个专为极端腐蚀场景优化的超高性能体系。

理解了这个本质差异，六维度对比就有了判断基础。

维度一：干膜厚度

玻璃鳞片的单次厚膜能力更强，对于须达到500μm以上总膜厚的重要工程，玻璃鳞片可以减少施工道数；厚浆底面漆200～300μm/道，已能覆盖绝大多数防腐设计要求（总干膜300μm以内）。

维度二：固体含量

玻璃鳞片固体含量更高，干膜更致密，挥发的溶剂更少——在对VOC排放有严格限制的场景（密闭容器内壁、环保要求高的区域），玻璃鳞片的环保优势更明显。厚浆底面漆82%的固体含量已属高固体份范畴，在大多数场景已足够。

维度三：稀释比例

这是最实际的施工差异。厚浆底面漆10%的稀释空间，使施工人员可以根据温度、湿度和施工方式（刷涂/喷涂）灵活调节黏度；玻璃鳞片仅3%的稀释上限，超稀释会破坏玻璃鳞片的平行排列，严重损害迷宫效应防腐性能。施工经验不足的团队，厚浆底面漆更容易操作。

维度四：防腐性能

性能上玻璃鳞片占优，尤其在耐化学品性和耐强腐蚀介质方面差距更明显。对于C5-I（高湿度工业大气）、C5-M（海洋大气）、化工介质接触等极端场景，玻璃鳞片的性能优势转化为实际防腐寿命的显著延长。

维度五：施工适应性

两款产品共享相同的时间参数（熟化10分钟、适用期1.5小时、涂装间隔最短10小时）——这意味着两者的施工时间管理难度相当；厚浆底面漆稀释空间更大（10%），对喷涂设备参数的适应性更强；玻璃鳞片须严格控制稀释（≤3%），边角须刷涂预涂（玻璃鳞片在边角处的定向排列须特别处理）。

维度六：成本

玻璃鳞片颜料原料成本高于普通防腐颜填料，产品单价通常高于环氧厚浆底面漆；在达到相同总干膜厚度的前提下，两者的工程综合成本差距因项目规模不同而变化，须结合实际报价和工程量计算。

四、两者可以组合使用吗

可以。在某些重要工程中，两者可以组合形成梯度防腐体系：

环氧富锌底漆（60μm，阴极保护）→ 环氧厚浆底面漆（200μm，过渡层）→ 玻璃鳞片（300μm，终涂层最强屏蔽）= 总干膜560μm，兼顾阴极保护+通用厚膜+极强屏蔽三重防腐机制，适合C5-M以上极端腐蚀工程。

两款产品共享以下施工要求：适用期均为1.5小时，须严格分批小量调配（每批15～20分钟内用完为宜）；熟化时间均为10分钟，混合后等足10分钟再施工；5:1配比须电子秤精确称量；表面处理须达Sa 2.5级，底材温度须高于露点3℃以上；完全固化须7天，验收须在7天后进行。

▶ 获取两款产品的选型评估与完整配套方案报价 | 联系技术工程师

如您正在为管道、循环水系统或重腐蚀钢结构进行防腐选型，欢迎提供腐蚀等级和总干膜要求，我们将为您出具环氧厚浆底面漆与玻璃鳞片的精准对比分析和完整配套方案报价。

常州市天宁区大明北路1738号中交·智荟港产业园
联系电话：+86 0519-85555072
项目配套：15380009998
批量采购：15380000332
15380000332@163.com
